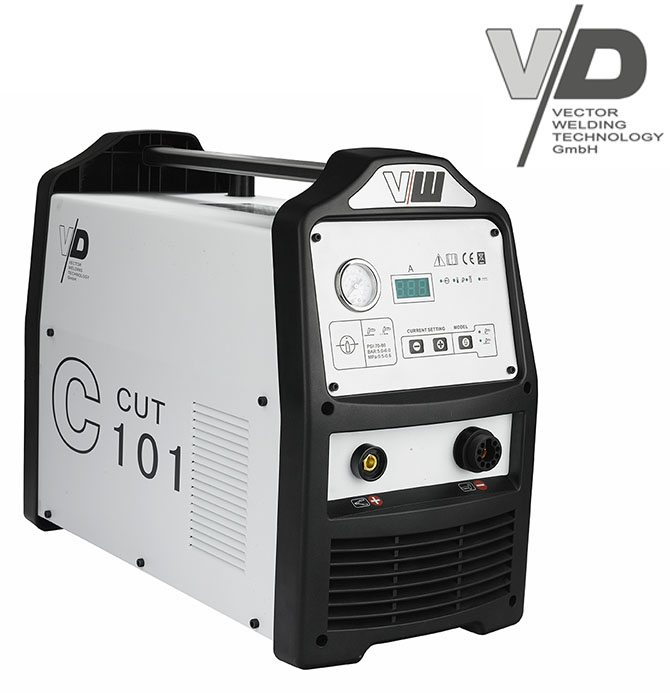

VECTOR DIGITAL C101 PLASMA

Popis

Třífázová plazmová řezačka VECTOR DIGITAL C101 s digitálním řízením vhodná pro těžkou kovovýrobu a průmyslové využití.
Vynikající řezání a výkonnost pro materiály do tloušťky 30 mm.

Produktivní řez:

    Ocel - 25 mm

Maximální řez:

    Ocel - 40 mm
    Nerez - 30 mm
    Hliník - 20 mm

Dělící řez:

    Ocel - 50 mm

Vlastnosti:

Digitálně řízený svařovací zdroj. Třífázové napájení. Výkonová technologie IGBT od INFINEON.

Plně digitální profesionální zdroj.
Invertorová technologie IGBT Infineon za použití modulů (koncern Siemens).
Řezací proud 20 A - 100 A (nastavení po kroku 1 A).
Jednoduché nastavení řezacího proudu tlačítky PLUS (+) a MÍNUS (-).
Velmi přesný a stabilní oblouk.
Minimální tepelně ovlivněná zóna v okolí řezu.
Řezání elektricky vodivých materiálů.
Nízké provozní náklady.
Malé rozměry a velký výkon.

Vybavení:

Pilotní oblouk pro snadné zapálení. Tepelná ochrana proti přehřátí zdroje.

Pneu-mechanické zapalování pilotního oblouku => vhodné pro použití na CNC.
Digitální displej zobrazující hodnotu řezacího proudu.
Indikace zapnutí a aktivního pilotního oblouku.
Pilotní oblouk pro zapálení řezacího oblouku.

Pracovní módy:

GRID CUTTING - řezání sítí (Rychlé znovu zapálení pilotního oblouku.)
NORMAL CUTTING - standardní řezání

Ochranné funkce:

E1: Tepelná ochrana proti přehřátí (indikace pomocí LED).
E2: Kontrola minimálního tlaku (ochrana proti zničení hořáku).
E3: Kontrola sestavení hořáku (proti poranění při výměně dílů).

Připojení tlakového vzduchu pomocí rychlospojky.
Centrální EURO koncovka připojení řezacího hořáku.
Manometr tlaku na ovládacím panelu.
Integorvaný odlučovač vody s pneumatickým výtokem.

Rozsah dodávky:

Řezací zdroj     VECTOR DIGITAL C101

Plazmový řezací hořák PT-100 6 m
Zemnící kabel 3 m 10-25 s gumovým plášťěm
Příslušenství     Vzduchová hadice 3 m s rychlospojkou

Technické paramerty: VECTOR DIGITAL C101 PLASMA

Vstupní napětí 50/60 Hz                                    3x400 (+/-15%) V
Jištění                                                                                          16 A
Napětí na prázdno                                                     260 V - 330 V
Rozsah řezacího proudu                                            20 A - 100 A
Zatěžovatel 100% (při 40°C)                                                    80 A
Zatěžovatel 60% (při 40°C)                                                    100 A
Produktivní řez - ocel                                                                  25 mm
Kvalitní řez - ocel                                                                         30 mm
Maximální řez - ocel                                                                    40 mm
Maximální řez - nerez                                                                  30 mm
Maximální řez - hliník                                                                  20 mm
Dělící řez - ocel                                                                            50 mm
Tlak vzduchu                                                                      4.6 - 5.0 bar
Odběr vzduchu                                                                          200 l/min
Zapalování plazma oblouku                                   pneu-mechanické
Pilotní oblouk                                                                                     ANO
Krytí                                                                                                  IP 23S
Rozměry DxŠxV                                                    590 x 270 x 450 mm
Hmotnost                                                                                      27 kg
