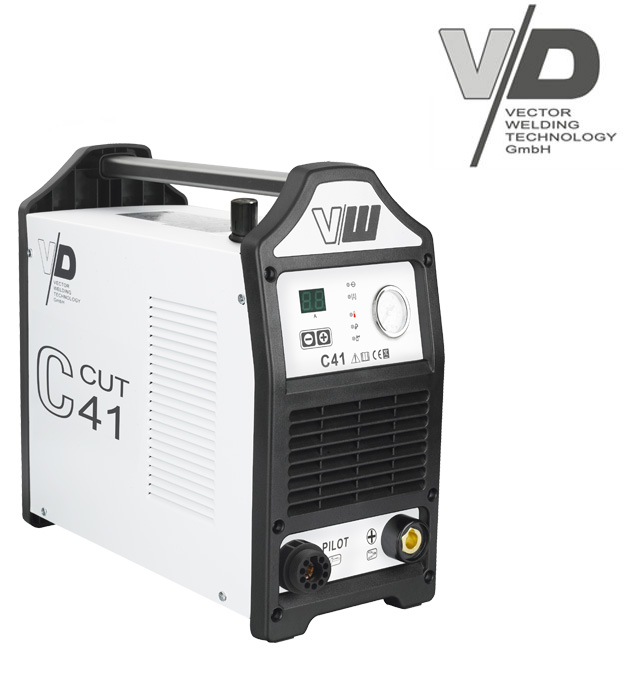

VECTOR DIGITAL C41 PLASMA

Popis

Jednofázorá plazmová řezačka VECTOR DIGITAL C41 s pilotním obloukem z řady digitálně řízených zdrojů
pro profesionální použití.

Produktivní řez:    Ocel - 10 mm

Maximální řez:      Ocel - 15 mm
                             Nerez - 12 mm
                             Hliník - 10 mm

Dělící řez:             Ocel - 20 mm

Vlastnosti:

Digitálně řízený svařovací zdroj. Jednofátový zdroj. Výkonová technologie IGBT od INFINEON.

Plně digitální profesionální zdroj.
Invertorová technologie IGBT Infineon (koncern Siemens).
Řezací proud 20 - 40 A (nastavení po kroku 1 A).
Vhodný pro mobilní použití.
Jednoduché nastavení řezacího proudu tlačítky PLUS (+) a MÍNUS (-).
Chlazení řízeným ventilátorem.
Velmi přesný a stabilní oblouk.
Malá šiřka řezu.
Minimální tepelné ovlivněná zóna v okolí řezu.
Řezání elektricky vodivých materiálů.
Nízké provozní náklady.

Vybavení:
Pilotní oblouk pro snadné zapálení. Tepelná ochrana proti přehřátí zdroje.

Pneu-mechanické zapalování pilotního oblouku => možné použití na CNC.

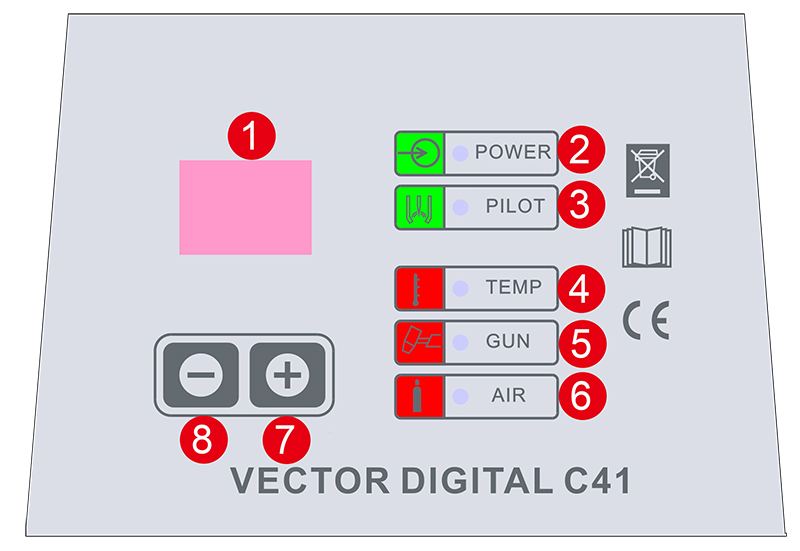

Digitální displej zobrazující hodnotu řezacího proudu.
Indikace zapnutí a aktivního pilotního oblouku.
Pilotní oblouk pro zapálení řezacího oblouku.
Ochranné funkce:
E1: Tepelná ochrana proti přehřátí (indikace pomocí LED).
E2: Kontrola sestavení hořáku (proti poranění při výměně dílů).
E3: Kontrola minimálního tlaku (ochrana proti zničení hořáku).

Rozsah dodávky:

Řezací zdroj     VECTOR DIGITAL C41
Plazmový řezací hořák PT-40 6 m centrál
Zemnící kabel 3 m 10-25 s gumovým plášťěm
Příslušenství     Odlučovač vody s regulátorem tlaku a manometrem
Vzduchová hadice 3 m s rychlospojkou

Technické paramerty: VECTOR DIGITAL C41 PLASMA

Vstupní napětí 50/60 Hz               1x230 V
Jištění                                                    20 A
Napětí na prázdno                            330 V
Rozsah řezacího proudu           20 - 40 A
Regulace proudu                           plynulá
Zatěžovatel 40% (při 40°C)               40 A
Zatěžovatel 100% (při 40°C)             25 A
Produktivní řez - ocel                     10 mm
Maximální řez - ocel                       15 mm
Dělící řez - ocel                               20 mm
Maximální řez - nerez                     12 mm
Maximální řez - hliník                     10 mm
Tlak vzduchu                                     5 bar
Odběr vzduchu                             115 l/min
Zapalování plazma oblouku   pneu-mechanické
Pilotní oblouk                                   ANO
Krytí                                                  IP 21 S
Rozměry DxŠxV        375 x 155 x 300 mm
Hmotnost                                          13 kg
